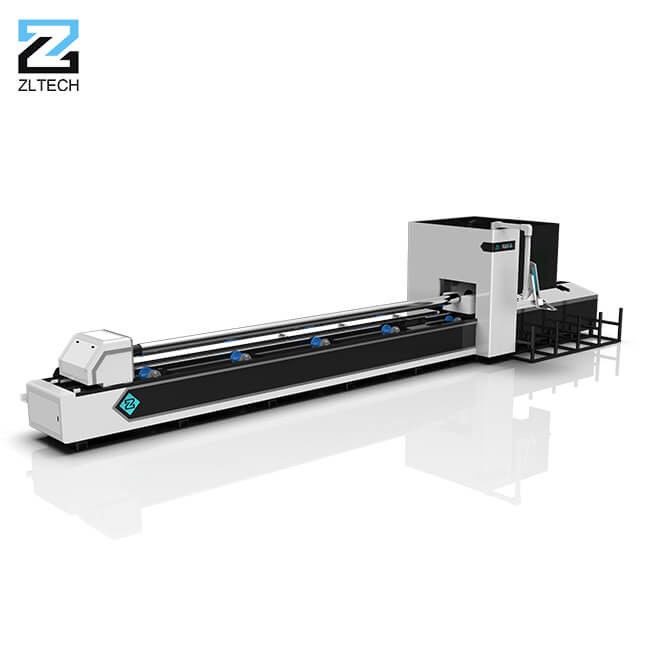

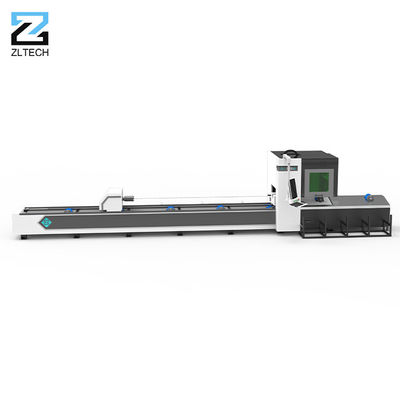

รายละเอียดสินค้า:
|
| แบบอย่าง: | ZL-160G6 | ความยาวคัตติ้ง: | 3m;6m;9m |
|---|---|---|---|
| เส้นผ่านศูนย์กลางการตัด: | 160 มม. (อุปกรณ์เสริม: 220 มม. 350 มม.) | ยี่ห้อเชย: | บัท |
| แหล่งไฟเบอร์เลเซอร์: | สูงสุด/RAYCUS/RECI/IPG | ระบบควบคุม: | ระบบ CypCut Fscut3000s |
| หัวตัด: | หัวตัดออโต้โฟกัส Raytools 3D BM110 | มอเตอร์และไดรเวอร์: | เซอร์โวมอเตอร์และไดรเวอร์ Yaskawa ของญี่ปุ่น |
| ลด: | ตัวลด Shimpo ของญี่ปุ่น | เครื่องทำน้ำเย็น: | Hanli/S&A/DVT |
| เน้น: | CypCut Control เครื่องตัดท่อเลเซอร์ไฟเบอร์,เครื่องตัดเลเซอร์ท่อโลหะ 1kw,เครื่องตัดเลเซอร์ท่อโลหะ 2kw |
||
1) เครื่องตัดเลเซอร์แบบท่อนี้ใช้โครงสร้างเหล็กสำหรับงานหนักในอุตสาหกรรมและด้วยการรักษาความร้อนที่อุณหภูมิสูงเพื่อให้แน่ใจว่าทำงานในระยะยาวโดยไม่เสียรูป
2) เครื่องจักรใช้เครื่องจักร NC เพนตาฮีดรอน การกัด การคว้าน การต๊าป และกระบวนการตัดเฉือนอื่นๆ เพื่อปรับปรุงความแม่นยำและเสถียรภาพ
3) กำหนดค่าด้วยรางซับ Hiwin ของไต้หวันที่มีความแม่นยำสูงสำหรับทุกแกน ทำงานได้อย่างราบรื่น ทนทานต่อการสึกหรอและกันฝุ่น และติดตั้งด้วยการหล่อลื่นน้ำมันอัตโนมัติ
4) แกน XY ได้รับการกำหนดค่าด้วยแร็คเกียร์ชนิดบดดั้งเดิม (ไต้หวัน YYC) และแกน Z ใช้การส่งบอลสกรูซึ่งสามารถรับประกันความแม่นยำของเครื่องทั้งหมด
5) ใช้ซอฟต์แวร์การซ้อนท่อ 3 มิติ รองรับการวาดชิ้นส่วน การปรับเปลี่ยน การชดเชยประเภทเต็มรูปแบบ การซ้อนเชิงกลยุทธ์ และการสร้างรายงาน
6) หัวจับลมคู่แบบมืออาชีพเส้นผ่านศูนย์กลางของวัสดุคือ 10-360 มม.
| แบบอย่าง | ZL-160G6 |
| ความยาวคัตติ้ง | 6000 มม. (ตัวเลือก: 3000 มม., 9000 มม.) |
| เส้นผ่านศูนย์กลางการตัด | φ10mm-φ160mm(ตัวเลือก: 220 มม., 350 มม) |
| ยี่ห้อเชย | บัท |
| ปริมาณเชย | สอง |
| ไฟเบอร์เลเซอร์พาวเวอร์ | 1000W/1500W/2000W/3000W/6000W/12000W |
| แหล่งไฟเบอร์เลเซอร์ | Raycus/Max/JPT/Reci/IPG |
| ระบบควบคุม | ระบบ CypCut Fscut3000s พร้อมตัวควบคุมความสูง BCS100 |
| หัวตัด | หัวตัดออโต้โฟกัส Raytools 3D BM110 |
| มอเตอร์และไดรเวอร์ |
เซอร์โวมอเตอร์ Yaskawa ของญี่ปุ่นและงแม่น้ำ
|
| พลังของมอเตอร์และไดรเวอร์ | แกน X 750w;แกน Y 2900w;แกน Z 750w;W1 แกน 2900w;W2แกน1800w |
| ระบบไลเนอร์ไกด์ | รางนำทาง Hiwin ของไต้หวัน |
| แร็คเกียร์ | ไต้หวัน YYC |
| ลด | ชิมโปญี่ปุ่น / เจแปนเดสบอร์ |
| อุปกรณ์ไฟฟ้า |
Schneider อุปกรณ์ไฟฟ้า
|
| เครื่องทำน้ำเย็น | จีน DVT / Hanli / S&A |
| วาล์วสัดส่วน | เยอรมนี Aventics / ญี่ปุ่น SMC |
| ระบบหล่อลื่น | อัตโนมัติ |
| คอมพิวเตอร์ | คอมพิวเตอร์อุตสาหกรรม |
| ความแม่นยำของตำแหน่ง | ±0.03มม |
| แรงดันใช้งาน | 380v, 3phase, 50hz/60hz (กำหนดเอง) |
| ความเร็วในการเคลื่อนที่ | 120ม./นาที |
|
|
เตียงเครื่องในตัว - เตียงถูกเชื่อมด้วยท่อสี่เหลี่ยมหนาขนาดใหญ่ซึ่งสามารถรับประกันความมั่นคงที่ดีและให้ความแม่นยำที่ดี - ด้วยการหลอมที่อุณหภูมิสูงและการเสื่อมสภาพตามธรรมชาติ ความเครียดในการเชื่อมจะถูกกำจัด ซึ่งสามารถป้องกันการเสียรูปของเตียง ลดการสั่นสะเทือน และรับประกันความแม่นยำในการตัดที่ดี |
|
โครงสร้างพร้อมการรักษาริ้วรอย เพื่อให้แน่ใจว่ามีความแม่นยำสูง อุปกรณ์ทุกชิ้นจะได้รับการกัดละเอียดและการรักษาอายุที่อุณหภูมิสูง โครงสร้างจะไม่เสียรูปหลังจากใช้งานเป็นเวลานาน |
|
|
ตัวควบคุม FUSCUT ระบบ FSCUT ได้รับการออกแบบมาสำหรับการควบคุมการตัดท่อ รองรับการผลิตท่อมาตรฐาน (รูปทรงสี่เหลี่ยมผืนผ้า วงกลม วงรี วงรี และรอบด้าน เป็นต้น) รูปทรงอิสระ และช่องเหล็ก (รูปทรง T/U/H/L) ที่มีความแม่นยำและประสิทธิภาพสูง |
|
หัวตัดโฟกัสอัตโนมัติ Raytools - หัวเลเซอร์พร้อมฟังก์ชั่นโฟกัสอัตโนมัติ สามารถปรับโฟกัสอัตโนมัติ ไม่ต้องใช้มือปรับซอฟต์แวร์สามารถเปลี่ยนเลนส์โฟกัสได้โดยอัตโนมัติตามความหนาที่แตกต่างกันของวัสดุสามารถลดระยะเวลาการเจาะ ปรับปรุงคุณภาพการเจาะและความเร็วตัดง่าย สะดวก และรวดเร็ว - การระบายความร้อนด้วยน้ำแบบวงกลมรอบส่วนประกอบโฟกัส ซึ่งทำให้ไม่เกิดความร้อน ไม่มีหมอกด้วยการตัดกำลังสูง การตัดปริมาณน้อย และการตัดในระยะยาว อายุการใช้งานของหัวตัดดีขึ้นอย่างมาก |
|
|
ลำแสงอลูมิเนียมหล่อการบิน - เครื่องใช้ลำแสงอลูมิเนียมหล่อสำหรับการบินซึ่งผลิตตามมาตรฐานการบินและอวกาศและอัดด้วยแรงดัน 4300 ตันลำแสงผ่านกระบวนการอบชุบด้วยความร้อน T6 ซึ่งจะทำให้ลำแสงได้รับ ความแข็งแรงสูงสุดและความต้านทานการเสียรูปที่แข็งแกร่ง - ใช้เทคโนโลยีแรงดึงแรงดันสูงพิเศษและการออกแบบน้ำหนักเบา ทำให้น้ำหนักคานลดลง 30% เมื่อเทียบกับคานอลูมิเนียมหล่อ และความแข็งแรงและความแข็งแกร่งเพิ่มขึ้นมากกว่า 20%สะดวกกว่าสำหรับการเคลื่อนที่ด้วยความเร็วสูงและสามารถเพิ่มความเร็วในการประมวลผลได้อย่างมาก |
|
แหล่งเลเซอร์สูงสุด - อายุการใช้งานยาวนานและไม่ต้องบำรุงรักษา - ประสิทธิภาพการแปลงแสงไฟฟ้าสูง - คุณภาพลำแสงที่ดี ความหนาแน่นของพลังงานสูง - ระบบวินิจฉัยเครือข่ายระยะไกล - ความถี่การปรับกว้าง - ความน่าเชื่อถือที่แข็งแกร่ง |
|
|
เซอร์โวมอเตอร์ Yaskawa ของญี่ปุ่นและ
ไดรเวอร์
- การควบคุมแบบ Closed-loop, ไม่มีขั้นตอนหลงทาง, ความแม่นยำสูง - ประสิทธิภาพความเร็วสูงที่ดี ความเร็วที่กำหนดสามารถเข้าถึง 3000 รอบต่อนาทีโดยทั่วไป - วิ่งได้อย่างราบรื่นแม้ในความเร็วต่ำ - เวลาตอบสนองที่รวดเร็ว ความน่าเชื่อถือสูง |
|
แร็คเกียร์ YYC ของไต้หวัน - ประสิทธิภาพการส่งข้อมูลสูง - การส่งสัญญาณมีความไวและเสถียร - ความแม่นยำของตำแหน่งสูง - การรักษาความแม่นยำที่ดี - ความแข็งแกร่งในการส่งสูง |
|
|
ตัวลด Shimpo ของญี่ปุ่น - แรงบิดเอาต์พุตสูงพร้อมระยะห่างจากการหมุนเล็กน้อย -การกำหนดค่ามาตรฐาน PCS-2 ประสิทธิภาพสูงถึง 98% - ความแม่นยำในการประกบเกียร์สูง |
|
ระบบทำความเย็นแบบสองอุณหภูมิ - เรียลไทม์แสดงอุณหภูมิของน้ำในปัจจุบัน - โหมดควบคุมคู่อุณหภูมิคู่ - ประหยัดพลังงาน ประหยัดไฟฟ้า และรักษาสิ่งแวดล้อม - ประสิทธิภาพที่มั่นคงและเชื่อถือได้ |
|
|
หัวจับลมคู่อัตโนมัติเต็มรูปแบบ - หัวจับแบบใช้แรงลมเร็วกว่าหัวจับแบบใช้ไฟฟ้าถึง 3 เท่า เนื่องจากการหนีบด้วยปุ่มเดียวและการตั้งศูนย์อัตโนมัติ - ด้วยแรงยึดที่มากและคงที่ ท่อที่มีน้ำหนักมากจะถูกยึดอย่างมั่นคง - ใช้ลูกกลิ้งสองแถวสำหรับการจับยึดที่หลากหลายและความแม่นยำในการตัดสูง |
เครื่องตัดไฟเบอร์เลเซอร์สามารถตัดวัสดุโลหะได้หลายชนิด เช่น สแตนเลส, เหล็กคาร์บอน, เหล็กอัลลอยด์, เหล็กซิลิกอน, เหล็กสปริง, อลูมิเนียม, อลูมิเนียมอัลลอยด์, แผ่นสังกะสี, แผ่นสังกะสีอลูมิไนซ์, แผ่นดอง,
